看4G與5G基站電路板需求對比
截至4月11號,上海證券交易所共受理65起科創板企業申報,新一代信息技術產業作為科創板重點支持的產業,共有32家。其中,集成電路、人工智能、大數據的申報標的較多,而新一代移動通信企業較少。
雖然通信設備商呈現巨頭壟斷的局面,但是其產業鏈上下游細分賽道中仍然有很多非上市的優質企業,契合科創板“硬科技”主題,在未來可能登陸科創板。
華夏幸福產業研究院從企業經營指數和科技指數兩個維度深度剖析通信行業潛在標的37家,并給出科創板登陸指數。
表1 37家通信設備企業科創板登陸指數

4G時代,基站僅RRU+BBU有PCB需求,5G基站新架構及新技術提升PCB需求量,市場規模280億元。根據5G AAU設備的設計,每個AAU將包含3塊電路板:1個功分板,1個TRX板。高頻及高速要求線路板層數增加,尺寸增大,材料要求提升,推升單板價格,5G印刷電路板價值上升。

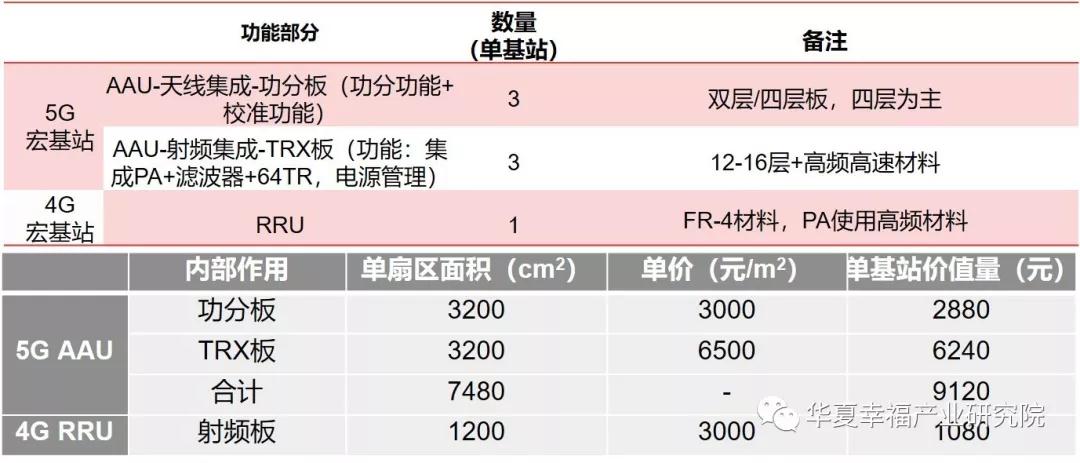

表2 4G和5G基站PCB需求對比

數據來源:企業調研,華夏幸福產業研究院
中國PCB廠家全球前100名占據25席,其中有4家未上市企業,具備制造5G基站高頻PCB的能力,對其經營和科技指數的評分結果如下表12所示。

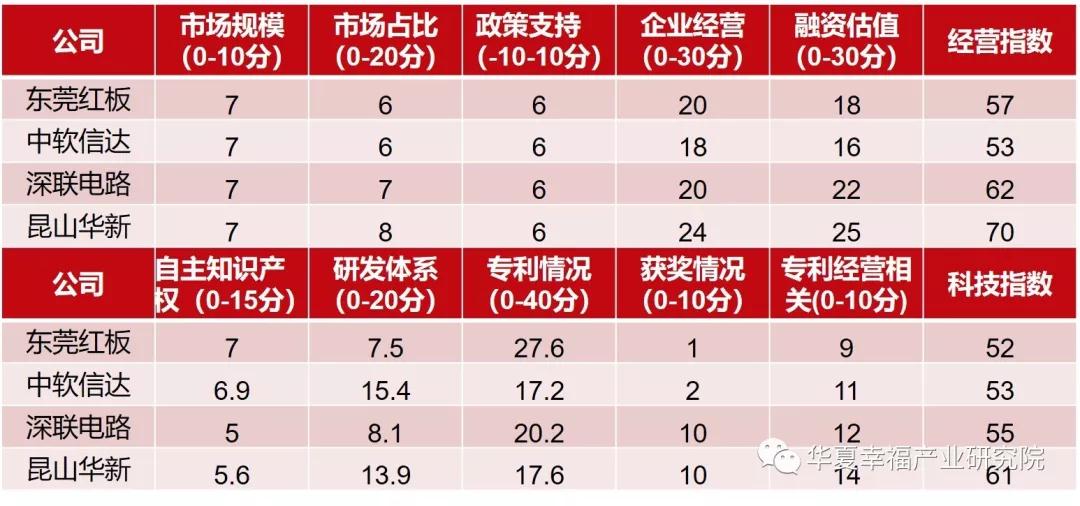

表3 基站PCB科創潛在企業經營指數與科技指數

ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
