未來 PCB 將迎來哪些顛覆性突破？

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：1014發布日期：2025-05-12 10:17【大中小】

在科技飛速發展的當下，印刷電路板（PCB）作為電子設備的關鍵組成部分，其技術演進深刻影響著整個電子產業走向。隨著 5G 通信、人工智能、物聯網、可穿戴設備等新興領域蓬勃興起，對 PCB 性能、尺寸、功能等提出了前所未有的嚴苛要求，促使行業邁向新一輪技術變革浪潮，諸多顛覆性突破呼之欲出。??

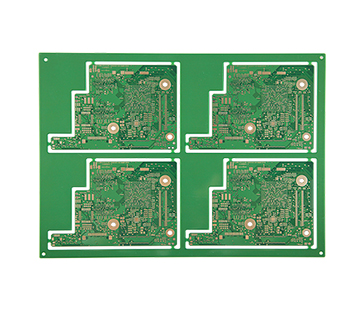

PCB從技術創新視角看，高密度互連（HDI）技術將持續精進。當下，電子設備追求小型化、輕薄化，內部空間寸土寸金，對 PCB 布線密度需求水漲船高。未來，HDI 技術有望突破現有極限，進一步縮小微孔孔徑、線寬線距，實現單位面積內更高密度的電路集成。借助極紫外光刻（EUV）等前沿光刻技術，或可將線寬推進至個位數微米級別，極大提升芯片與 PCB 間的信號傳輸效率，滿足高性能計算、5G 基站等高算力、高速率設備的需求，推動數據處理與通信速度邁向新臺階。

線路板材料層面，新型材料的應用將重塑 PCB 性能。一方面，高頻高速板材不斷革新，低介電常數、低損耗因子的材料研發成為熱點。如基于聚四氟乙烯（PTFE）的復合材料持續優化，能有效降低信號在高頻傳輸過程中的衰減與失真，確保 5G、毫米波通信等高頻信號穩定傳輸。另一方面，具備特殊功能的材料也在嶄露頭角，像具有自修復特性的導電聚合物材料，一旦 PCB 線路因外力等因素出現細微損傷，材料可自動修復，大幅提升 PCB 的可靠性與使用壽命，為航空航天、汽車電子等對可靠性要求極高的領域注入強心針。?

電路板制造工藝領域，3D 打印技術或將給 PCB 制造帶來革命性變革。傳統 PCB 制造流程復雜，涉及光刻、蝕刻、電鍍等多道工序，成本高且周期長。而 3D 打印技術能夠直接根據設計模型，逐層堆積材料構建出 PCB，實現定制化、一體化生產。不僅能靈活制造出任意形狀、復雜結構的 PCB，滿足可穿戴設備貼合人體曲線、醫療植入設備小型化等特殊設計需求，還能減少材料浪費，縮短生產周期，降低制造成本，有望打破傳統制造工藝的局限，開辟全新的生產模式。?

PCB智能化生產同樣是未來 PCB 發展的重要方向。在工業 4.0 與智能制造趨勢下，PCB 生產車間將引入大量自動化、智能化設備。借助人工智能算法，可對生產過程中的設備狀態、工藝參數、產品質量等數據進行實時監測與分析，實現智能排產、預測性維護以及質量缺陷的精準檢測與預警。例如，通過對鉆孔、電鍍等關鍵工序數據的深度學習，自動優化工藝參數，提高生產效率與產品良率，減少人為干預，提升整個生產流程的穩定性與可靠性。?
