PCB廠的電路板覆銅很“上頭”？實操要點和規范到底要怎么做才好？

文章來源：作者：何琴查看手機網址

掃一掃！

掃一掃!

人氣：3174發布日期：2021-11-23 09:40【大中小】

PCB廠的電路板覆銅很“上頭”？實操要點和規范到底要怎么做才好？下面一文告訴你！

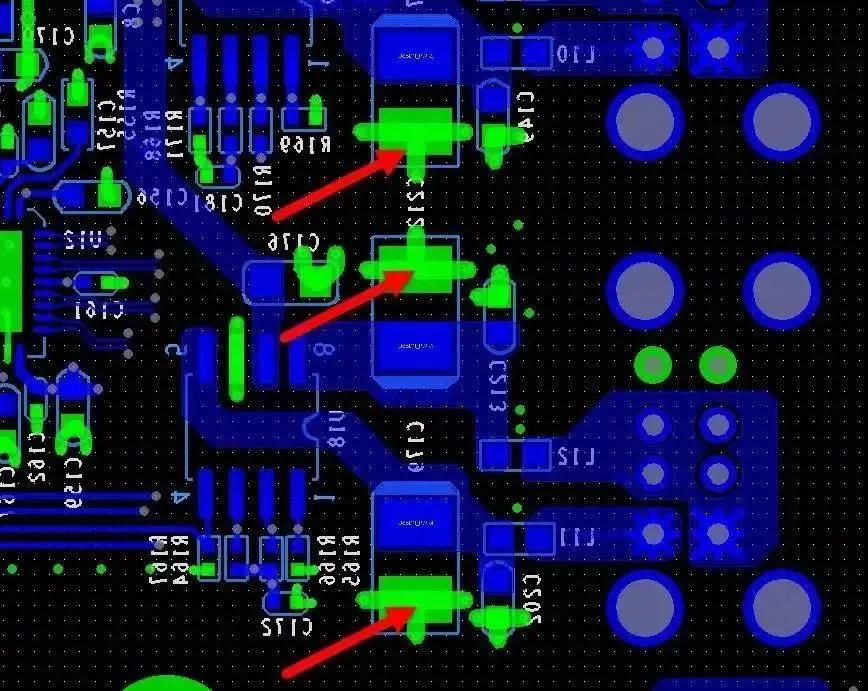

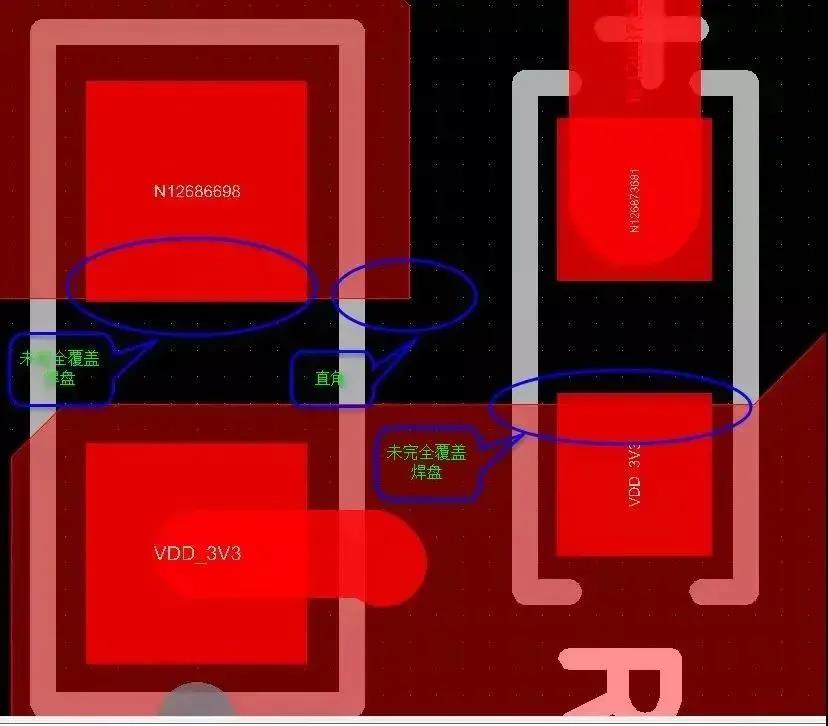

[1] 覆銅覆蓋焊盤時，要完全覆蓋，shape 和焊盤不能形成銳角的夾角。

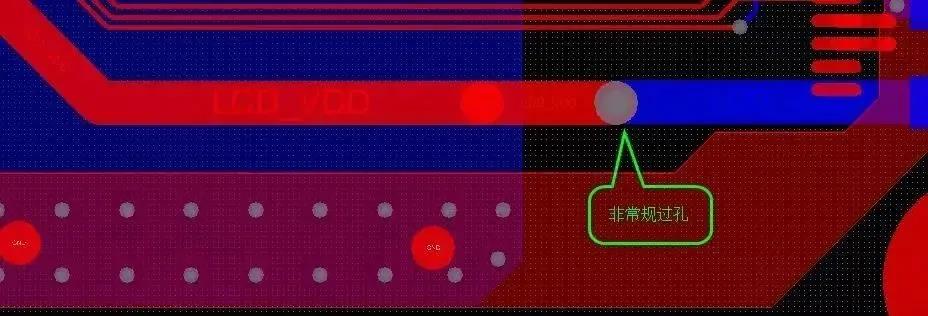

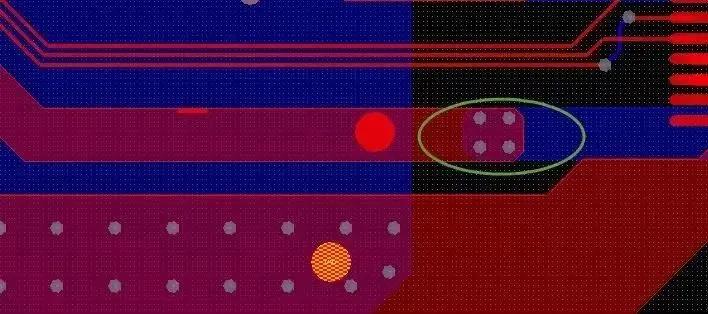

[2] 盡量用覆銅替代粗線。當使用粗線時，過孔通常為非通常走線過孔，增大過孔的孔徑和焊盤。

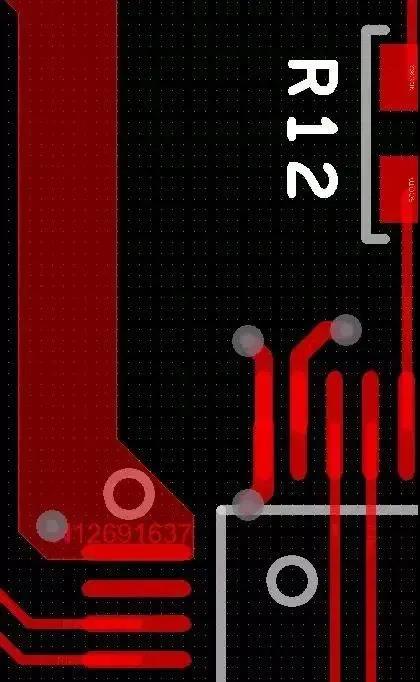

修改后：

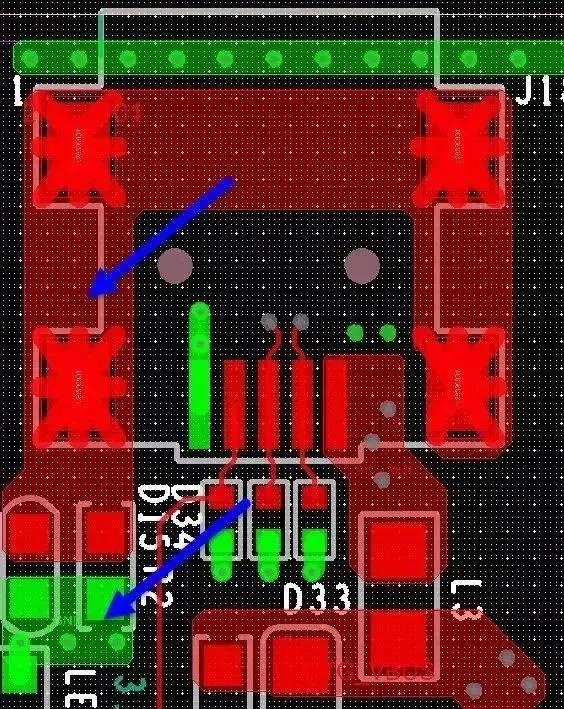

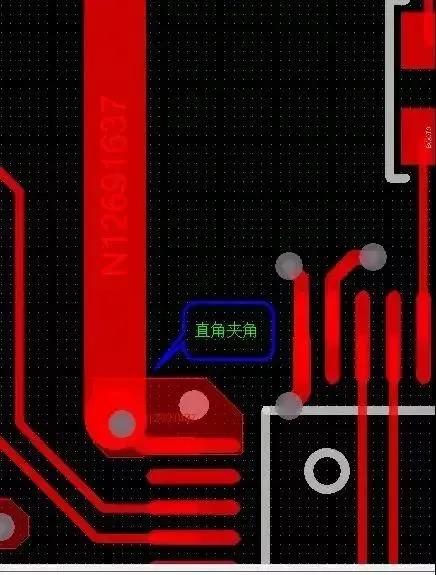

[3] PCB廠會盡量用覆銅替換覆銅+走線的模式，后者常常產生一些小尖角和直角使用覆銅替換走線:

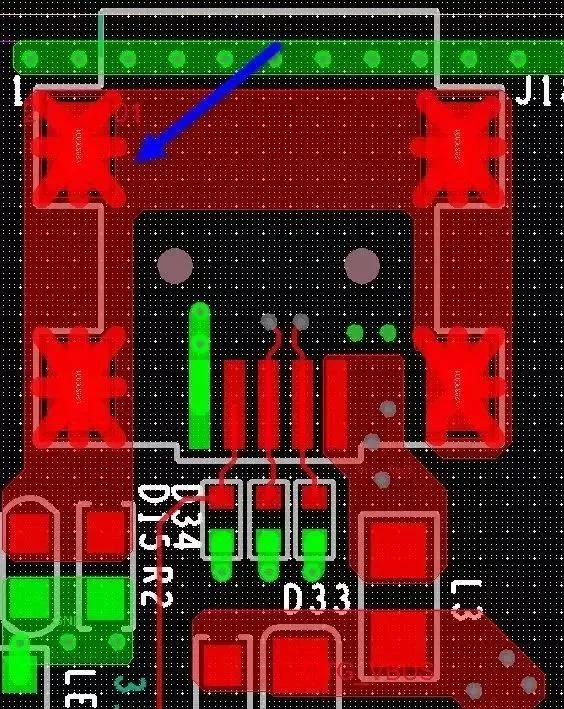

修改后：

[4] shape 的邊界必須在格點上，grid-off 是不允許的。（sony規范)

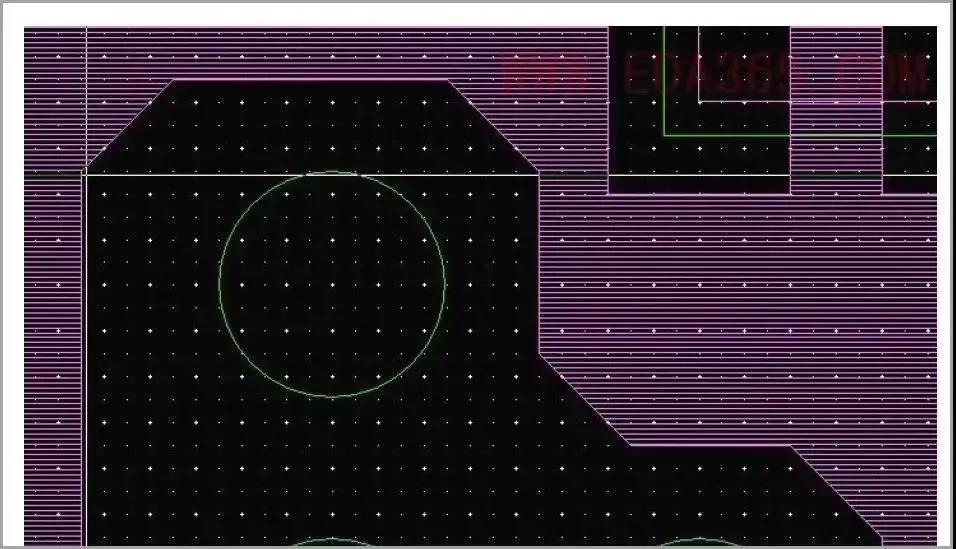

[5] shape corner 必須大小一致，如下圖，corner 的兩條邊都是4 個格點，那么所有的小corner 都要這樣做。

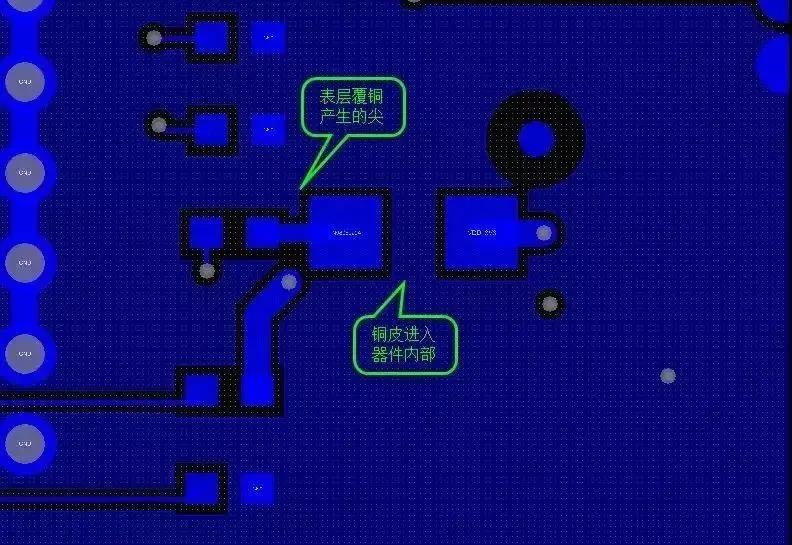

[6] shape 不能跨越焊盤，進入器件內部，特別地，表層大范圍覆銅。

[7] 嚴格意義上說，shape&shape，shape & line 必須等間隔，如果設定shape 和line 0.3mm,間距，那么所有的shape 間距都要如此，不能存在0.4mm 或者0.25mm 之類的情況，但PCB廠為了守住格點鋪銅，就是在滿足0.3mm 間距的前提下的格點間距。
