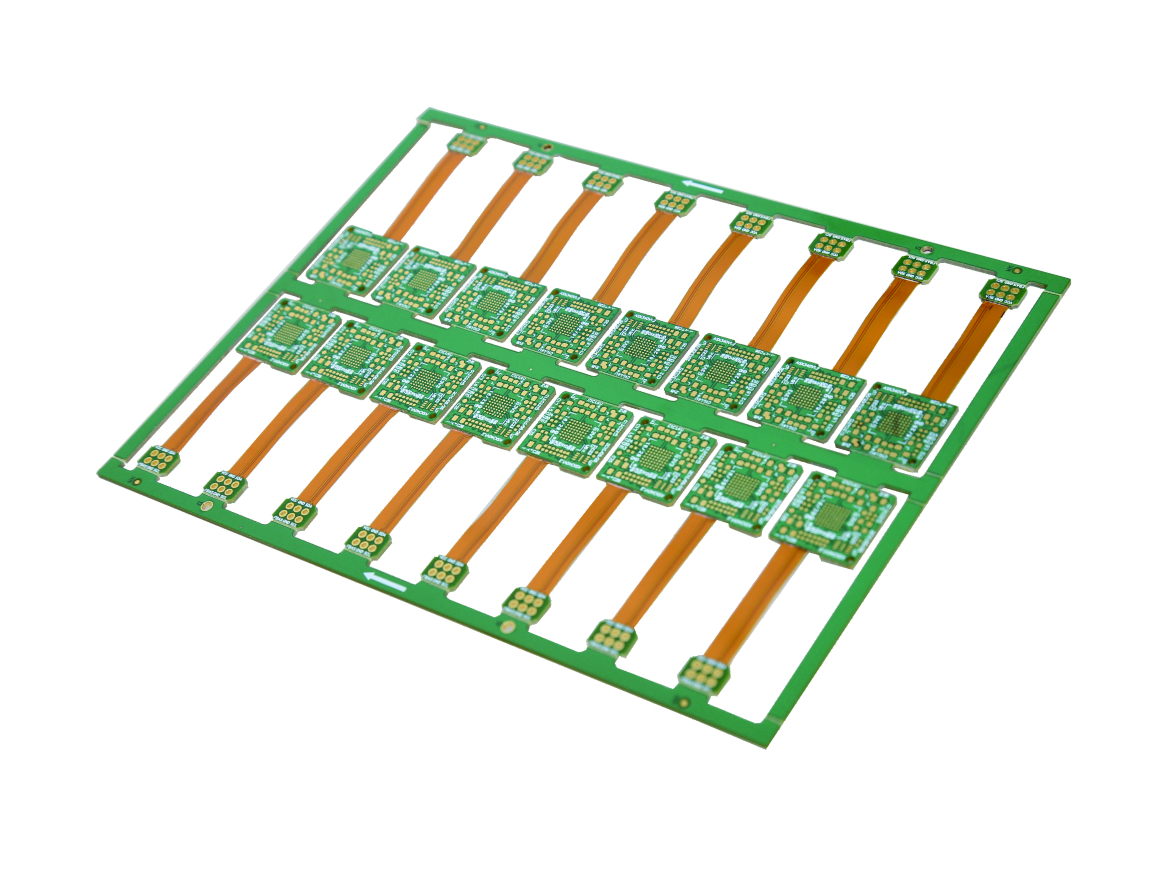

軟硬結合板是怎樣定義的
用一點時刻進行軟硬結合板新詞語與觀念的介紹,會有助于理清雜亂的制造程序。一片典型軟硬結合板是具有兩組硬質蓋板制造在電路板的上下表面,其間有一或多層FPC被夾心制造在中間,一般而言軟硬結合板的蓋板區都堅持為無線路。蓋板與FPC會被穩固貼附在一起并延伸到硬質區,也便是含有PTH的部分。軟板層在需求柔軟的區域,或許會相互貼附或許分隔,挑選的根據要看相對撓曲度需求或制造本錢而定。
蓋板大都不會事前做成多層結構,而是制造成規范的單面線路雙銅面板,便是在多層壓合時以銅皮或蓋板壓合來建構。銅皮壓合的方法,包含以一層膠片在上方調配一張銅皮來建構軟硬結合板的外部表面。蓋板壓合類似于一般壓合制程,不過原來的銅層被單面全銅的電路板基材所替代,兩種制程都能夠被用在傳統雙銅面蓋板程序,來應對奇數層或其他結構的軟硬結合板制程。
在FPC堆疊進入壓合前,蓋板、軟板各部分、膠片或連接黏著劑等都會先進行東西孔沖壓、開窗、開槽與部分成形來發生不貼附區或外型邊際,這些部分是終究軟硬板比較困難處理的部分。
開窗的部分是以刀模制造,它與黏著劑或膠片層是靠東西孔與插銷進行對齊,并精準切開出特定區域。同種制程也被用在發生填充材料上,它與黏著劑有同種厚度,材料如:鐵氟龍、Tedlar或TFE-玻璃布。不過目前業者大都運用的制程,并不加入填充物以節約人力,但是在壓合中比較會面對斷差區斷裂、交界處厚度逐漸變薄傾斜、無法徹底操控膠片活動的問題。填充物是堆疊時伸入開窗的區域,其功能為:
.jpg)
1:回復堆疊的厚度以到達均勻壓合壓力
2:防止FPC層間結合
3:鎖住黏著劑(或膠片)活動
4:堅持最小的歪曲
蓋板會沿著FPC需求露出的區域邊際事前開槽,假如蓋板沒有在壓合前先開槽(或許在內部制造刻痕以便斷開),在終究產品來切開這個邊際就需求適當專用且精準的Z-軸操控,以防止損害FPC。
FPC層邊際未必會在終究成品與其他部分貼附在一起,因此要進行切行就適當困難,這些部份大都都會以刀模事前進行部分切開。壓合前不會清楚報廢品,也不會有東西被清楚掉。FPC層會以整片的方法進入制程,邊際、邊料區的東西體系等,會用來輔佐對齊與厚度操控。
假如實際需求讓PTH區域發生多段結構,就必須運用序列式壓合制程。這個技能,那些比較薄區域的層次會先被完結并通過PTH處理,之后導入終究的軟硬結合板堆疊。此時已經完結PTH的區域是以額定的軟板與蓋板層,密封在比較厚的軟硬板內部,樹立出終究的厚度來進行第2次的PTH制程。
在硬質區未貼附的部分,假如太大或許會在電漿處理時脹大并引起層別離,這必須看全體的密封性與所含自由發揮物的量而定。當FPC彎折區超過4~5平方英寸,脹大的力氣會在熱、真空的電漿制程中發生,這或許會擺開蓋板的邊際。面對這種情況,有時候能夠先制造排氣孔在這些區域開釋壓力,這或許會擺開蓋板的邊際。面對這種情況,有時候能夠先制造排氣孔在這些區域開釋壓力,不過必須在PTH制程前進行密封處理。
軟硬結合板需求特別嚴厲的質量操控,或許最具挑戰性的查驗程序是熱應力,或許需求進行代表性的PTH試片切開目視與斷面剖析。試片需求在125℃下烘烤至少6小時之后冷卻、上助焊劑并進行288℃漂錫10秒。之后查看表面的缺點如:織造纖維異常、纖維露出、刮傷、環狀別離、凹陷、壓痕,接著做切片來剖析電鍍全體情況應及軟硬各個區域的廣泛特性。
一般的習慣是先查看臨近PTH孔的襯墊與線路區域,之后查看沿著線路向下一個PTH孔延伸的方位。一個比較普遍引起剔退的軟硬板質量問題是延伸區域的基材空泛,這些是在介電質結構中的空泛或氣泡,一般界說只需基材空泛大于3mil或攪擾至導體間的空間就會被剔退。
某些應用在軟板區需求十分嚴峻的彎折,漸層規劃會被用來降低組立狀態下的應力(但是必須通過適當雜亂的制程與高應力焊接拼裝)。漸層(Progression)是一種用在FPC層的規劃技能,在彎折區的先后順序是由內而外的彎折,此時會逐漸增長來補償添加的通道長度。
