盲埋孔線路板新形勢新發展
在三網融合的大背景下,傳統的機頂盒生產企業也開始配置更多的“融合”功能。更有很多企業紛紛啟動“高清互動電視家庭計劃”,從而實現高清廣播電視、互動電視、高速互聯網絡及高質量語音業務的全面融合。硬件的升級意味著其所用PCB板在一定程度上會升級為盲埋孔線路板。

業內人士表示,機頂盒性能強大,足以挖掘出更多有價值的應用。相信不久的將來,家庭用戶將實現從“看電視”到“用電視”的轉變,高清機頂盒將成為家庭多媒體終端。

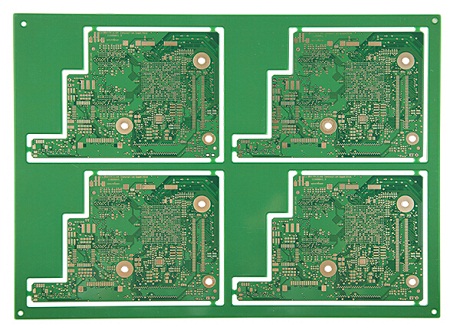

目前市面上使用比較普遍的機頂盒PCB線路板大多為2層-4層板,但未來,隨著更多高清功能及附加功能的增加,機頂盒PCB線路板會進一步向6層板以上甚至盲埋孔線路板的高端方向發展。這將對不少PCB企業現有的生產技術,提出挑戰。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
