PCB廠資訊:這枚機器人會流汗,一口氣能做100俯臥撐~
像人類一樣,機器人長期工作后會產生大量熱量,這不僅增加會給機器人系統帶來壓力,同時還會在機器人充電前限制了它們的活動時間。 而人類能成為優秀長跑運動員的其中一個原因是具有出汗能力,汗水的蒸發有助于冷卻我們的身體。那么,PCB廠小編想問問,機器人是如何冷卻“身體”的呢?
所以,島國東京大學的小伙伴們腦洞大開,借鑒人的流汗行為來嘗試提升機器人的性能。于是,他們制作了一個可以裝水的金屬框架,當機器人在運動時水可以滲出。PCB廠小編不得不拜服,島國人們的腦洞果然不一般。

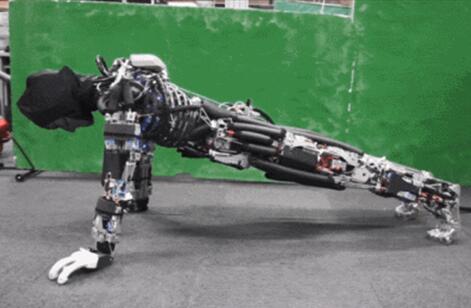

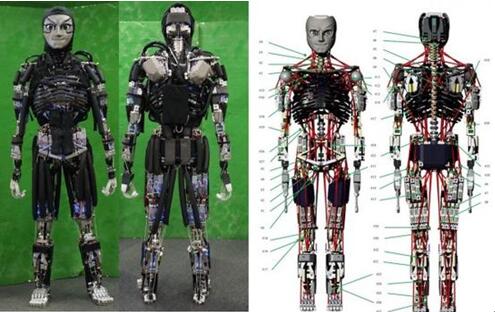

該研究小組利用3D打印的多孔鋁材制作出了定制的“骨骼”。水可以通過這些通道移動,而“汗腺”則被放在靠近馬達的位置上,水在劇烈運動期間可以通過過熱的部件。這個單元可以在半杯水量下運行約12小時。另外研究小組經過測試后還發現, 這種方法的效率比普通的空氣冷卻方法高約三倍。
.jpg)
這種“汗水”冷卻法采用的“汗腺”系統比傳統的主動冷卻占用更少的空間。傳統的主動冷卻系統包括了散熱器、管道和風扇系統等。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
