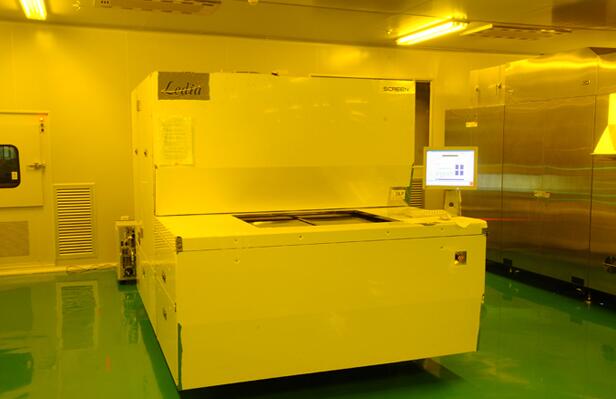

HDI板的特性和對影像轉移工藝要求
1.HDI板的特性:
A),線路密度高:在線路密度上,HDI線路板已提升到3/3 mils線路為主。
B),層間結構復雜:內層間有埋孔連結,從而增加了布線的緊湊性。
C),層間對位精度高: 層間對位的精度要求提高到50um,甚至個別達到30um。
D),降低了對干膜蓋孔的要求:外層間的PTH連接孔直徑不大,常見的干膜蓋孔為: 2.2MM-3.2MM,少量大孔徑達到4.8MM尺寸。

2.工藝制作的困難所在:
A),良品率的降低:對于線路寬度3MILS/線路間隙3MILS的線路,任何壓膜過程中的不 良,如銅面與干膜介面間的細小空氣泡所造成的介面空洞,干膜起皺,及任何細小的纖維絲殘留等,都會因線路的斷路/缺口,短路而無法修補,引起良品率降低。
B),生產效率的損失:由于HDI板線路密度高,線寬/線隙比較小,而且有埋/盲孔的內外層板表面較粗糙,凹凸不平。為獲得較高的良品率,業界一般通過采取降低貼膜速度:(內層板貼膜速度:2.0-2.5米每分鐘;外層板:1.5-2.0米每分鐘),而且采取提高板面預熱溫度,提高貼膜壓力,熱轆溫度等來解決干膜填埋凹坑的能力。較之一板的生產,生產效率損失約25%-35%。
C),內層埋孔工藝流程能否選擇不塞孔制作:對于內層埋孔是否需要塞孔?多數情況下,最終客戶是不會進行要求,主要取決于線路板制造商的工藝能力:包括外層影像轉移的能力,層間壓合的可靠性等等。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
