在PCB廠制作中，是否可以允許補線？可以遵循的規范為何？如多長、多寬的線不可以補？一張板子可以允許補多少條？修補過的電路板會影響那些特性？

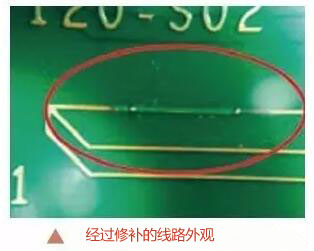

「補線」是一種傳統電路板修補方式，主要用在內層板修補，在外層線路比較少見廠商愿意允許修補出現。當信息產品工作頻率不高時，尚可用以救回有斷路瑕疵的板子。多數廠商會針對生產中的工作大小尺寸板進行定義，比較常見的是每片板允許一條線路修補。

但當前多數產品工作頻率都很高，不少已經到達1GHz或更高的傳輸速度(High Speed)，任何訊號線瑕疵(缺口Nick、突出Protrusion、針孔Pin Hole、凹點Pit、凹陷、壓陷Dish Down)等，都可能造成“訊號完整性＂(Signal Integrity)劣化、傳輸速度減慢與特性阻抗不穩。尤其是到了高頻(High Frequency)微波通訊產品，聯機路厚度、線底殘足都有嚴格要求，這些產品當然完全不能補線。
