本文主要講解關于PCB的層數與分類
PCB（Printed Circuit Board），即印制電路板，是電子元器件的支撐體和電氣連接的提供者。它由絕緣底板、連接導線和焊盤等組成。通過在絕緣板上印制導電圖形，實現電子元件之間的電路連接。廣泛應用于電子設備中，如計算機、手機、電視等，對電子產品的性能和可靠性起著至關重要的作用。
一、PCB 分為哪些層？
這里將 PCB分為7個工作層：信號層、內部平面、機械層、阻焊層、絲印層、系統層和其他層。

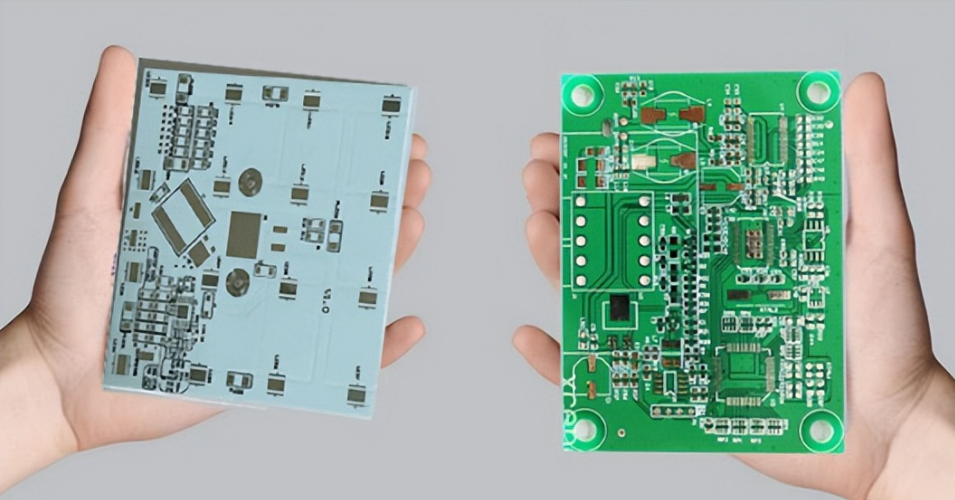

電路板層
1、信號層
信號層包括 Top Layer、Bottom Layer、Mid Layer1、Mid Layer2……，信號層用于安裝組件和走線，它也被稱為電路層。銅層
2、內部平面層
內部平面層用于布置電源和地線。每個內部平面層可以有兩個或多個電源，如 +5V、+15V 等。
3、機械層
機械層一般用于放置 PCB 板印刷和組裝方法的指示性信息，如電路板物理尺寸線、尺寸標記、數據表、過孔信息、組裝說明等。
4、阻焊層
阻焊層包括頂部和底部。Solder Paste Layer 包括Top Paste 和Bottom Paste，其功能與Solder Mask Layer 相似。 阻焊層可以防止銅與空氣相互作用而氧化，以及防止 PCB短路。
5、絲印層
絲印層包括頂部覆蓋層和底部覆蓋層。用于放置元器件簡介、元器件數量、徽標、日期等文本信息。絲印通常來說多為白色，也有用其他顏色。絲印主要是用來顯示信息，與電路連接沒有關系。
6、其他層
Keep-Out Layer 用于定義印刷電路板的區域。Drill guide 和 Drill drawing 用于進行鉆孔繪圖和鉆孔定位，Drill Drawing比較常用
7、系統層
系統層包括 Connections、Pad Holes、Via Holes、Visible Grid 1 和 Visible Grid 2。
二、PCB分類-層數
根據層數，PCB可分為三種類型，即單層PCB、雙層PCB和多層PCB。

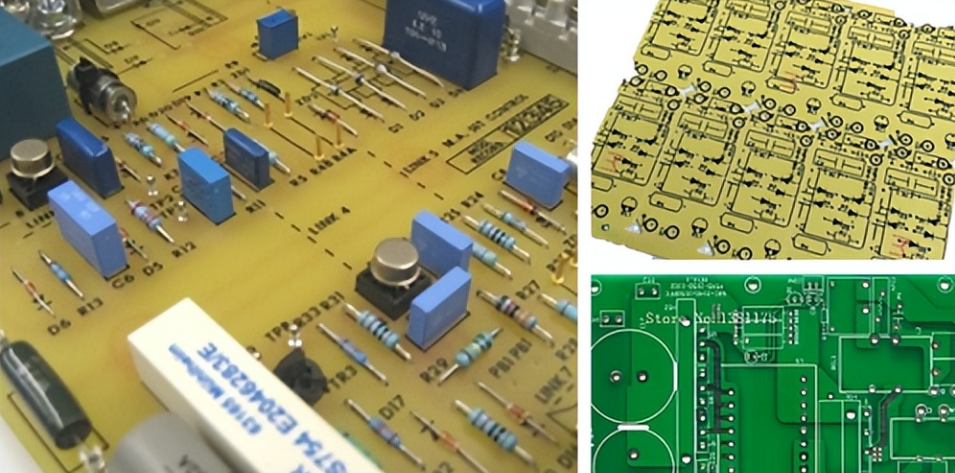

1、單層 PCB
單層 PCB 是指導電材料（通常是銅）僅鋪在板的一側的PCB。單層 PCB 設計最簡單，通常包含較少的組件，比較容易制造。
2、 雙層 PCB
與單層板不同，雙層板的兩面都有導電材料。因此，可以在電路板的兩側蝕刻跡線。過孔是雙面 PCB設計的重要因素之一，可以將 PCB走線從一側連接到另一側。
線路板的兩側通常分別稱為頂部和底部
3、多層 PCB
多層 PCB 具有兩個以上導電層。它們本質上是由多個雙面 PCB 粘合在一起并附有絕緣層組成。多層 PCB 可以多至12、16層，甚至更多。生產比較復雜，價格也比較貴。
三、PCB 分類-根據外觀
常見的 PCB 外觀包括：剛性 PCB 、柔性 PCB 和軟硬結合 PCB
1、剛性 PCB
在日常電子設備中，經常能看到 剛性 PCB ，由固體材料組成，可以是單層/雙層/多層。使用壽命比較高。
2、柔性 PCB
柔性 PCB 使用柔性材料，如聚酰胺、PEEK（聚醚醚酮）或透明導電聚酯薄膜作為基材，相對比較靈活，可以彎曲。也可以是單面/雙面/多面。
柔性電路廣泛應用于有機發光二極管、LCD 制造、柔性太陽能電池、汽車工業、移動電話、相機、個人電腦等可穿戴和復雜電子設備。柔性電路制造起來比較復雜，成本也更高。
3、剛?cè)峤Y(jié)合 PCB
有些 設備因?yàn)槌叽绾蛻?yīng)用的要求，需要一部分柔性，另一部分是剛性的 PCB，也就是剛?cè)峤Y(jié)合 PCB 。
柔性-剛性 PCB 由多層柔性 PCB 與多個剛性 PCB 層相連組成。
在手機、數碼相機、汽車中都有應用
隨著科技的不斷進步，PCB 的制作工藝也在日益精進，為各類先進電子設備的發展提供了堅實的基礎。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
