洞察 PCB 廠市場機遇,引領行業發展
PCB行業發展至今,其應用領域已幾乎涉及所有的電子產品,主要涵蓋通信、消費電子、汽車電子、服務器、工控、醫療、航空航天等行業。PCB行業的成長與下游電子信息產業的發展勢頭密切相關,兩者相互促進。未來,隨著電子信息產業的持續發展,PCB的應用領域將越發廣泛。

作為電子信息產業的基礎,PCB印制電路板行業市場規模巨大。根據相關數據,2021年全球PCB市場規模為809.20億美元,同比上升24.10%,包括多層板、HDI、封裝基板等在內的各細分產品類別產值均實現了較快增速。隨著下游應用領域的發展,預計未來五年,全球PCB產業仍將呈現穩健的增長趨勢。
以下內容我們就聚焦PCB行業,對當下PCB行業的市場機遇進行具體分析,PCB 廠的市場機遇主要體現在以下幾個方面:
電路板下游需求增長推動:

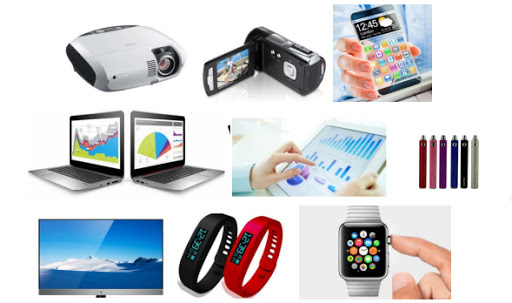

消費電子領域:智能手機、平板電腦、筆記本電腦、可穿戴設備等消費電子產品不斷更新換代,功能日益強大,對 PCB 的需求持續增加。例如,5G 技術的普及使得消費電子產品對信號傳輸速度和穩定性的要求更高,需要更高性能的 PCB 來支持。同時,折疊屏手機、智能手表等新興產品的發展,也為 PCB 廠帶來了新的市場機遇,如柔性 PCB 的需求將進一步增長。

汽車電子領域:汽車電動化、智能化、網聯化的發展趨勢,使得汽車中電子系統的應用越來越廣泛,從傳統的發動機控制系統、車載音響系統,到新能源汽車的電池管理系統、自動駕駛系統等,都需要大量的 PCB。而且,汽車電子對 PCB 的可靠性、耐高溫、抗振動等性能要求較高,這為 PCB 廠提供了向高端產品發展的機會。例如,新能源汽車中的電池包需要大量的 PCB 來實現電池單體之間的連接和管理。
通信領域:隨著 5G 網絡的建設不斷推進,基站設備、數據中心等通信基礎設施的需求持續增長,這些設備中需要大量的 PCB。5G 通信的高頻、高速特點,對 PCB 的材料、設計和制造工藝都提出了更高的要求,例如需要采用高頻材料、高密度互連技術等,這為 PCB 廠帶來了技術升級和市場拓展的機遇。
工業控制領域:工業自動化、智能制造的發展,使得工業控制系統、機器人、數控機床等設備對 PCB 的需求不斷增加。工業控制領域對 PCB 的可靠性、穩定性和抗干擾性要求較高,這也為 PCB 廠提供了向高端產品發展的空間。
醫療電子領域:醫療設備的智能化、便攜化發展,如便攜式心電圖儀、血糖儀、超聲診斷設備等,都需要 PCB 來實現電子元件的連接和控制。醫療電子對 PCB 的安全性、可靠性要求極高,這為具有相關技術和資質的 PCB 廠提供了市場機會。
技術創新帶來的機遇:
新材料的應用:隨著科技的不斷進步,新型材料不斷涌現,如高性能的樹脂材料、陶瓷材料、納米材料等。這些新材料具有更好的電氣性能、耐熱性能、機械性能等,可以滿足 PCB 在高頻、高速、高溫等特殊環境下的應用需求。

PCB 廠可以積極探索和應用這些新材料,提升產品的性能和競爭力。

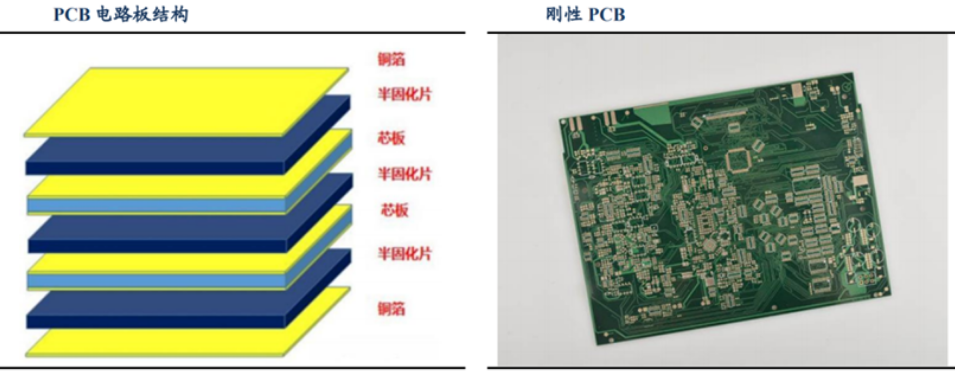

新工藝的發展:例如,高密度互連(HDI)技術、多層板技術、埋置元件技術等不斷發展和完善,可以實現 PCB 的更高密度、更小尺寸、更強功能。同時,先進的制造工藝如激光鉆孔、噴墨打印、光刻技術等的應用,也可以提高 PCB 的生產效率和質量。PCB 廠可以加大對新工藝的研發和投入,提高自身的技術水平和生產能力。
封裝基板技術的發展:隨著集成電路的集成度不斷提高,封裝基板的需求也在不斷增長。封裝基板是連接芯片和 PCB 的重要部件,對芯片的性能和可靠性有著重要影響。PCB 廠可以加強在封裝基板領域的技術研發和生產能力建設,拓展新的市場領域。
線路板產業轉移和區域市場拓展:
國際產業轉移:一些發達國家的 PCB 企業由于成本上升、環保要求提高等因素,逐漸將生產基地向發展中國家轉移。中國作為全球最大的 PCB 生產基地,具有完善的產業鏈、豐富的勞動力資源和較低的生產成本,吸引了大量的國際產業轉移。PCB 廠可以抓住這一機遇,加強與國際企業的合作,提升自身的技術水平和管理水平,拓展國際市場。
國內區域市場拓展:隨著國內經濟的不斷發展,中西部地區的電子產業也在逐漸崛起,對 PCB 的需求不斷增加。PCB 廠可以加強在中西部地區的市場拓展,建立生產基地或銷售網絡,降低運輸成本,提高市場占有率。同時,“一帶一路” 倡議的推進,也為 PCB 廠拓展海外市場提供了機遇,企業可以加強與沿線國家的合作,參與當地的電子產業建設。
環保和可持續發展的要求:
環保政策推動:全球對環境保護的重視程度不斷提高,環保政策日益嚴格。PCB 行業作為一個高污染、高能耗的行業,面臨著較大的環保壓力。這也促使 PCB 廠加大對環保技術和設備的投入,采用環保材料和工藝,如無鉛化、無鹵素化、廢水處理、廢氣處理等,以滿足環保要求。具有環保優勢的 PCB 廠將在市場競爭中占據有利地位。

可持續發展需求:電子產品的更新換代速度快,廢棄電子產品的數量不斷增加,對環境造成了較大的壓力。因此,可持續發展的理念在電子行業中越來越受到重視,對可回收、可降解的 PCB 材料和產品的需求也在逐漸增加。PCB 廠可以加強對可持續發展技術的研發和應用,開發出符合市場需求的環保產品,拓展新的市場領域。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
