PCB線路板價格解析
作為網絡營銷的一員,有很多客戶朋友一上線就來問我“X層板多少錢一平米”?這種問題對于沒有做過PCB線路板的人來說,似乎很平常。賣白菜還不是論多少錢一斤嗎?所以朋友們忽略了PCB的這個特殊性,那就是每款PCB都是定制,所以,通常咨詢師都是回復客戶發PCB原始資料才能準確報價。同時影響PCB線路板價格的因素也有很多,具體總結如下:

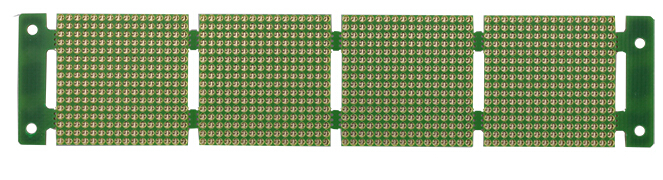

一、PCB線路板所用材料不同
以普通雙面板為例,板料一般有FR-4,CEM-3等,板厚從0.6mm到3.0mm不等,銅厚從½Oz到3 Oz不同。在阻焊油墨方面,普通熱固油和感光綠油也存在一定的價格差。
二、PCB所采用生產工藝不同
不同的生產工藝會造成不同的成本。如鍍金板與噴錫板,制作外形的鑼(銑)板與啤(沖)板,采用絲印線路與干膜線路等都會形成不同的成本。

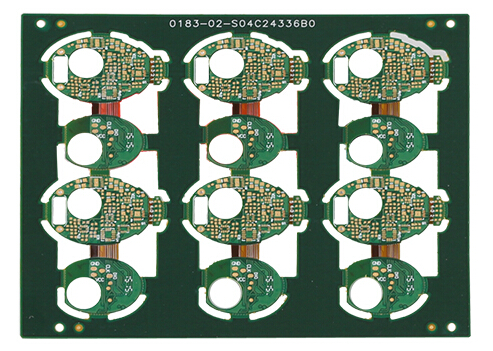

三、PCB線路板本身難度不同
即使材料相同,工藝相同,PCB本身難度不同也會造成不同的成本。如兩種線路板上都有1000個孔,一塊板孔徑都大于0.6mm與另一塊板孔徑均小于0.6mm就會形成不同的鉆孔成本;如兩種線路板其他相同,但線寬線距不同,一種均大于0.2mm,一種均小于0.2mm,也會造成不同的生產成本,因?yàn)殡y度大的板報廢率較高,必然成本加大。
四、客戶要求不同也會造成價格的不同
客戶要求的高低會直接影響板廠的成品率,如一種板按IPC-A-600E,class1要求有98%合格率,但按class3要求可能只有90%的合格率。
五、PCB線路板廠家不同
即使同一種產品,不同廠家工藝裝備、技術水平不同,也會形成不同的成本,時下很多廠家喜歡生產鍍金板,因?yàn)楣に嚭?jiǎn)單,成本低廉,但也有一部分廠家生產鍍金板,報廢即上升,造成成本提高,所以他們寧愿生產噴錫板,因而他們的噴錫板報價反而比鍍金板低。
六、付款方式不同
目前PCB板廠一般都會按付款方式的不同調整PCB價格,幅度為5%-10%不等。
七、區域不同
目前國內從地理位置上來講,從南到北,價格呈遞增之勢,不同區域價格有一定差異。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
